ПРАЗЕОДИМ

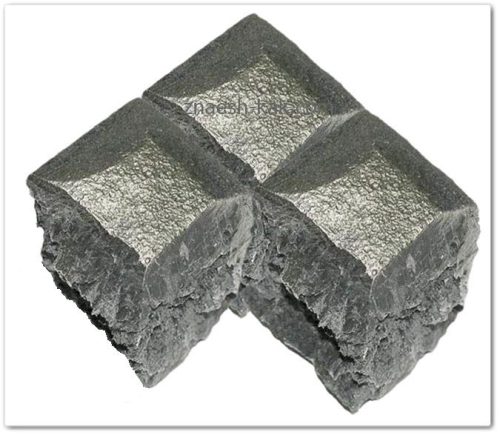

(Praseodymium; от греческого — светло-зеленый и — двойной, близнец), Рr — хим. элемент III группы периодической системы элементов; ат. н. 59, ат. м. 140,9077; относится к редкоземельным элементам. В соединениях проявляет степень окисления гл. обр. +3, редко +4. Свеже полированный празеодим— серебристо-белый металл, на воздухе легко окисляется и желтеет.
Природный празеодим состоит из стабильного изотопа 141Рr. Получены радиоактивные изотопы с массовыми числами 134—140 и 142—148. Из них максим, период полураспада у изотопа 143Рr (13,76 дня). Празеодим открыл (1885) одновременно с неодимом австр. химик К. Ауэр фон Вельсбах. Содержание празеодима в земной коре 7,0 х 10-4%. В минералах монаците и бастнезите содержится 4—4,5% Рr203. При комнатной т-ре празеодим имеет двойную гексагональную плотноупакованную кристаллическую решетку типа лантана (альфа-празеодим), с периодами а = 3,6725 А и с = 11,8354 А. При т-ре 795° С альфа-празеодим переходит в бета-празеодим с объемноцентрированной кубической решеткой и периодом a = 4,13 А, Плотность празеодима (при комнатной т-ре) 6,772 г/см3] tпл 935°С; tкип 3212° С Теплоемкость (т-ра 25° С) 6,45 кал/г-атом х град. Коэфф. теплопроводности альфа-празеодима (в интервале т-р 26—30° С) 0,028 кал/см • сек • град; температурный коэфф. линейного расширения (в интервале т-р от — 173 до 800° С) 6,5 • 10-6 град-1. Удельное электрическое сопротивление (т-ра 25° С) 68 мком • см; температурный коэфф. электрического сопротивления (температура О° С 1,71 • 10-3 град-1.
Празеодим парамагнитен . При комнатной т-ре модуль упругости 3320 кгс/мм2, модуль сдвига 1380 кгс/мм2, коэфф. Пуассона 0,305 У литого образца (т-ра 20° С) предел прочности на растяжение 11,2 кгс/мм2, относительное удлинение 12%; HV литого — 37—43, кованого — 76. Празеодим, как и др. редкоземельные металлы, химически активен. Разлагает воду и растворяется в минеральных к-тах (соляной, серной, азотной), однако плохо растворяется в плавиковой и фосфорной к-тах вследствие образования защитных пленой фторидов и фосфатов. Празеодим быстро корродирует на воздухе.
При сжигании его образуется окисел Рr6О11. Празеодим поглощает водород уже при комнатной т-ре, а при нагревании до т-ры 250— 300° С взаимодействует с ним быстро. Образует нитрид PrN, карбиды РrС2, Рr2С3 и РrС. При сплавлении с большинством металлов образует соединения. В двойных сплавах П. с титаном, ураном и ванадием обнаружены широкие области несмешиваемости в жидком состоянии.
Празеодим чистотой до 98,84 % получают кальциетермическим методом. Выпускают Празеодим в виде слитков. Празеодим входит как постоянный компонент в состав многих сплавов редкоземельных металлов, служащих для легирования сталей и сплавов цветных металлов. Стекло с примесью празеодима и неодима (дидимовое стекло) применяют для защитных очков стеклодувов и сварщиков. Окись П. используют для изготовления конденсаторов.
Лит.: Савицкий Е. М., Терехова В. Ф. Металловедение редкоземельных металлов. М., 1975; Тейлор К., Дарби М. Физика редкоземельных соединений. Пер. с англ.
Статья на тему Празеодим химический элемент
