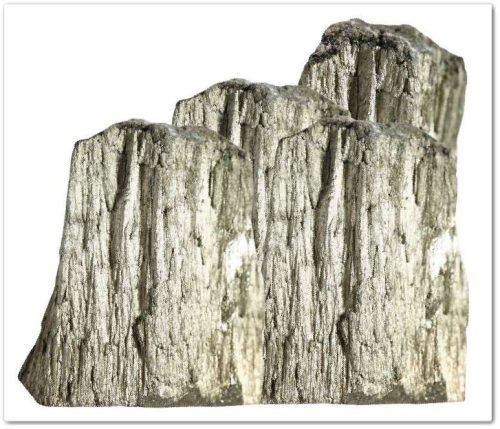

ИТТЕРБИЙ [Ytterbium; от назв. селения Иттербю (Ytterby) в Швеции], Yb — хим. элемент III группы периодической системы элементов; ат. н. 70, ат. м. 173,04; относится к редкоземельным элементам. Металл светло-серого цвета. В соединениях проявляет степени окисления + 2 и + 3.
Известны изотопы иттербия с массовыми числами от 166 до 177, из них стабильные изотопы — с массовыми числами 168, 170—174 и 176. И. открыл в 1878 швейц. химик Ж. Мариньяк. Содержание иттербий в земной коре 3 • 10-4 %. Осн. пром. минералами для получения металла служат ксенотим и эвксенит. Иттербий полиморфен, т-ра полиморфного превращения 798° С. Кристаллическая решетка низкотемпературной модификации — кубическая гранецентрированная с периодом а = 5,4862 А, высокотемпературной — объемноцентрированная кубическая с периодом а = 4,44 А.
Плотность 6,972 г/см3; tпл 816° С; tкип 1193° С; коэфф. теплопроводности 0,0673 кал/см х сек х град; теплоемкость 6,16 кал/г-атом х град; электрическое сопротивление 27 мком-см; работа выхода электронов 2,59 эв. Модуль норм. упругости 1820 кгс/мм2; НВ — 20 (литого). Иттербий легко поддается мех. обработке. По физико-химическим свойствам иттербий близок к щелочноземельным металлам — кальцию, барию и стронцию.
Химически активен; взаимодействует с кислородом, галогенами, серой, азотом, водородом и др. Очень быстро окисляется на воздухе, превращаясь в белый порошок. Сплавляется со мн. металлами, плавят его в инертной среде или в вакууме. Получают И. металлотер-мическим восстановлением. Окислы И. восстанавливают лантаном при т-ре 1000—1500° С и затем дистиллируют для получения металла чистотой выше 99,0%. И. выпускают в виде небольших слитков. Чистый И. используют для исследовательских целей. Применение окислов и солей И. перспективно в радиоэлектронике в качестве кристаллофосфоров и люминофоров .
Лит.: Савицкий Е. М. [и др.]. Сплавы редкоземельных металлов.
Статья на тему Иттербий химический элемент
