Плавкие предохранителиПлавкие предохранители это устройства, защищающие установку от токов короткого замыкания. От перегрузок они защищают не надежно, так как могут выдерживать иногда токи, превышающие номинальный в 11/2 раза, в течение часа и более. В предохранителях поставлена вставка, которая расплавляется при коротком замыкании и отключает установку. Применение самодельных вставок недопустимо.

Рис. 14-16. Пробочный предохранитель.

На рис. 14-16, а показан внешний вид пробочного предохранителя, а на рис. 14-16, б, в — его разрез со снятой крышкой и пробка с плавкой вставкой. На фарфоровое основание пробки надета металлическая резьба 8, которой пробка ввинчивается в резьбу патрона предохранителя 3. Ток от зажима У, по металлической пластине 2, соединенной с патроном 3, проходит в резьбу пробки 8 и, по припаянной к ней плавкой вставке 5, через контакт 6, в провод 4 зажима 7. Пробочные предохранители применяются при напряжениях до 380 в и токах до 60 а. Смена пробок может производиться под напряжением, так как происходит без прикосновения человека к токоведущим частям.

Предохранитель трубчатого типаНа рис. 14-17, а, б показан предохранитель трубчатого типа ПР-2 и его разрез. Эти предохранители применяются при напряжениях до 500 в и номинальных токах до 1 000 а. На изолирующей плите 1 укреплены контактные стойки 2, между которыми, как нож рубильника, включен предохранитель. Он состоит из фибровой трубки 3.  на концах которой навернуты латунные колпачки 4, зажимающие ножи предохранителя 5. К ножам болтами крепится фасонная цинковая плавкая вставка 6, которая плавится при перегрузках в узких местах. Под влиянием электрической дуги часть фибры переходит в газ, состоящий из водорода, углекислоты и водяных паров. Внутри трубки развивается давление до 100 amи дуга энергично гасится. У предохранителей на токи до 60 а ножей 5 нет и в стойки 2 предохранитель врубается колпачками 4.

Рис. 14-17. Предохранитель трубчатого типа ПР-2.

При напряжении до 500 в применяются предохранители с наполнением кварцевым песком, типа ПН2, с разборными патронами на токи 100—600 а и НПН с неразборными патронами на токи 15 и 60 а.

Плавкие предохранителиПредохранитель такого типа показан на рис. 14-18. Ножи предохранителя 3 зажимаются в контактных стойках 2, укрепленных на изолирующей плите 1. Ножи установлены в крышках 4, привинченных к фарфоровой трубке 5, заполненной внутри кварцевым песком 6. К ножам крепятся плавкие вставки 7,

Рис. 14-18. Предохранитель типа ПН-2.

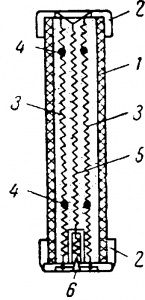

штампованные из тонких медных лент. На средней части вставок наплавлены перемычки из олова 9. При перегрузках, когда вставка нагревается, олово начинает плавиться и постепенно растворяет медь, отчего вставка разрушается и перегорает. При коротких замыканиях вставки плавятся в узких местах между перфорациями 8. Для установок с напряжениями 1 000 в — 35 кв и на токи до 400 а изготовляются специальные трубчатые предохранители типа ПК с заполнением кварцевым песком. На рис. 14-19 показан такой предохранитель. Фарфоровая трубка 1, заполненная кварцевым песком, герметические запаяна на концах колпачками 2, которые зажимаются на изоляторах защитного устройства. Плавкие вставки 3 выполняются в виде спиралей из посеребренной медной проволоки с напаянными шариками олова 4 для облегчения расплавления спирали. Средняя спираль 5 выполняется из стальной проволоки и называется указательной. Она удерживает указательный якорек 6,который при перегорании всех вставок выталкивается пружиной из цилиндрического углубления в нижнем колпачке 2 и указывает на перегорание вставок.

Плавкие предохранителиПлавкие вставки изготовляются из свинец, сплава свинца с оловом, цинк, алюминий, медь и серебро. Свинец и сплавы его, цинк плавятся при низких температурах (200—420° С), что хорошо, но имеют малую проводимость, заставляющую делать вставки большого сечения. Вставки из меди и серебра обладают хорошей проводимостью и могут иметь малое сечение, но плавятся при температуре 1 080 и960° С. Серебряные вставки дороги и применяются только на малые токи при напряжениях более 1 000 в. Чаще применяют медные вставки, посеребренные для предохранения от окисления. Медные вставки могут нагреваться, не пла-

Рис. 14-19. Пре-дохранитель типа ПК.

вясь до 900° С, разогревая всю конструкцию предохранителя и контакты, способствуя их разрушению. Поэтому применяют металлические «растворители» в виде напаянных на вставку свинцовых или оловянных шариков.
