СОЕДИНЕНИЕ ОБМОТОК ГЕНЕРАТОРА ТРЕУГОЛЬНИКОМ
При соединении треугольником к началам фаз генератора А, В, С присоединяются линейные провода (рис. 6-6); конец первой фазы X соединяется с началом второй фазы В, конец второй — Y соединяется с началом третьей фазы С и конец третьей — Z с началом первой фазы А. Следовательно, при соединении треугольником линейные напряжения, т. е. напряжения между проводами линии, равны фазным напряжениям
UAB = UA; UBC = UB и UCA = UC.
При соединении треугольником создается замкнутый контур AXBYCZA с малым сопротивлением. Следовательно, для предупреждения больших токов в контуре сумма э. д. с, действующих в контуре, должна быть равна нулю.
Сумма трех симметричных э. д. с. равна нулю (рис. 6-7), так как от сложения двух векторов фазных э. д. с, например
Рис. 6-6. Схема соединения обмоток генератора треугольником.
ĒА и ĒB, получим вектор — ĒC равный по величине и обратный по знаку третьему вектору:
ĒА + ĒB = —ĒC; —ĒC+ĒC = 0.
Недопустимо неправильное соединение обмоток генератора треугольником, например, соединив правильно зажимы обмоток X и В (рис. 6-6 и 6-7) и неправильно Y и Z и С с A, получим:
ĒА + ĒB = —ĒC; —ĒC—ĒC = —2ĒC.
т. е. сумма э. д. с. в замкнутом контуре в этом случае по величине будет равна удвоенному значению фазной э. д. с, что равносильно короткому замыканию.

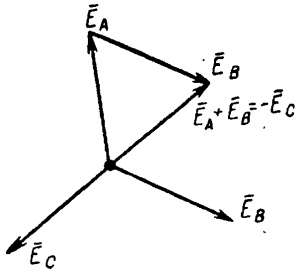

Рис. 6-7. Векторная диаграмма э. д. с. при соединении генератора треугольником.
