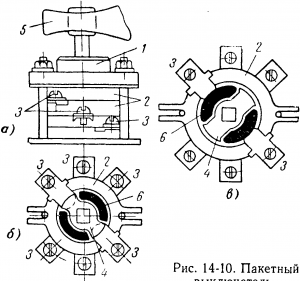

Пакетные выключателиПакетный выключатель — это малогабаритный отключающий аппарат, применяемый на токи от 10 до 400 я, предназначенный доя работы в сетях с напряжением до 380 в. На рис. 14-10, а показан внешний вид пакетного выключателя, а на рис. 14-10, б — вид его в плане, со снятой верхней крышкой.

Он состоит из неподвижных колец (шайб) 2, выполненных из изолирующего материала, с укрепленными на них неподвижными контактами 5, к которым присоединяются провода сети. Подвижные контакты 4 помещены на четырехгранном валике и при повороте его ручкой могут занимать два положения со сдвигом на 90°, показанные на рис 14-10, б и в.

Контакты 4 двойные и при замыкании охватывают неподвижные контакты сверху и снизу. В положении на рис. 14-10, б неподвижные контакты 3 замкнуты контактами 4, а в положении на рис. 14-10, в — разомкнуты. Так будет во всех трех кольцах 2, которые расположены одно над другим со сдвигом по оси, для удобства присоединения проводов.

Включение асинхронного двигателя при помощи пакетного выключателяРис. 14-10. Пакетный выключатель.

В одной плоскости с подвижными контактами 4 расположены двойные фибровые шайбы 6Они поворачиваются вместе с подвижными контактами и в положении, показанном на рис. 14-10, в, обхватывают контакты 3 сверху и снизу. Эти шайбы служат для гашения электрической дуги.

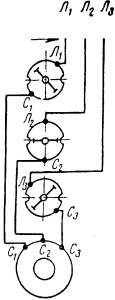

Рис. 14-11. Включение асинхронного двигателя при помощи пакетного выключателя.

При размыкании контактов 3 и 4 возникшая дуга разлагает фибру, которая выделяет водород, углекислый газ и воду, способствующие гашению дуги. В верхней части выключателя под крышкой 1 помещается пружинный механизм, который производит быстрый поворот валика выключателя при достаточном нажиме на ручку 5. На рис. 14-11 показана схема включения асинхронного двигателя при помощи пакетного выключателя.
