ЭЛЕКТРОМАГНИТЫ

Если на геометрической оси катушки с током, вблизи нее, расположить стальной сердечник (рис 3-30), то он  намагнитится и под действием электромагнитных сил будет стремиться занять положение в середине катушки, при котором магнитное поле будет наибольшим.

Электромагниты Электромагнит

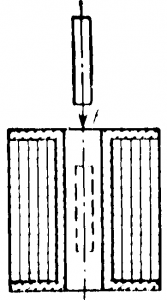

Рис. 3-30, Катушка со стальным сердечником.

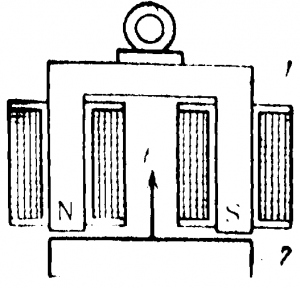

Рис 3-31Электромагнит.

Электромагнитом называется устройство, состоящее из магнитопровода и намагничивающей катушки (рис. 3-31). Одна подвижная часть магнитопровода — якорь 2, притягивается к другой основной части, сердечнику 7, с силой

F=4В2S,

где — сила, кГ

В — магнитная индукция, тл;

— площадь сечения полюсов, см2.

Силу электромагнита можно регулировать, изменяя намагничивающий ток, если магнитопровод работает в ненасыщенной части кривой намагничивания.

Электромагниты широко применяются в технике, например для крепления стальных деталей, в тормозных устройствах, в автоматах, реле и т. д.

Пример 3-8. Определить силу притяжения электромагнита, если индукция равна 1,2 тл, а сечение полюсов 1 000 см2:

F = 4B2= 4 •1,22 • 1 000 = 5 760 кГ.
