ТРЕХ ЩЕТОЧНЫЙ ГЕНЕРАТОР

Трех щеточный генераторТрех щеточный генератор применяется как источник тока на автомашинах (рис. 8-39). Его главные щетки А и Б всегда приключены к цепи, состоящей из аккумулятора и источников света, соединенных параллельно. Без аккумулятора генератор работать не может. В автомашинах скорость вращения генератора меняется в широких пределах (около 6 :1), а напряжение генератора при любой скорости должно оставаться постоянным. Это достигается подключением цепи возбуждения генератора к щеткам А и Вснимающим напряжение с части обмотки якоря. Эта часть всегда находится под набегающими концами полюсов, которые в работе сильно размагничиваются реакцией якоря.

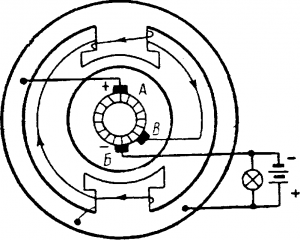

Рис. 8-39. Схема генератора для автомашин.

Когда скорость увеличивается, растет э. д. с. й ток; одновременно увеличивается и размагничивающее действие реакции якоря. Последняя уменьшает э. д. с. в части обмотки якоря, находящейся между щетками AБ , a значит, уменьшает и ток о обмотка возбуждения. Благодаря у тому напряжение между щетками AБ остается практически постоянным.

Если скорость вращения так мала, что э. д. с. генератора становится меньше напряжения аккумулятора, генератор отключается специальным реле. Таким образом, источники света, стартер, сигнал питаются от аккумулятора, а при некоторой скорости от аккумулятора и генератора, работающих параллельно, В последнем случае генератор подзаряжает аккумуляторную батарею, если его эд. с. становится больше напряжения аккумулятора.

Иногда на автомашинах применяются обычные генераторы, а постоянство напряжения их поддерживается при помощи специальных регуляторов вибрационного типа.
