ТРЕХЭЛЕКТРОДНАЯ ЛАМПА

ТТрехэлектродная лампарехэлектродная лампа, или триод (рис. 13-38), отличается от двухэлектродной лампы наличием третьего электрода, называемого управляющей сеткой, которая имеет форму спирали, расположенной между катодом и анодом.

Назначение сетки — управлять электронным потоком в лампе между катодом и анодом, а следовательно, и анодным током . Сообщив сетке положительный потенциал относительно катода, между катодом и сеткой создают дополнительное поле одного направления с основным полем лампы.

Дополнительное поле уменьшает объемный отрицательный заряд и увеличивает анодный ток лампы. Наоборот, при отрицательном потенциале сетки относительно катода дополнительное поле будет направлено противоположно основному, что вызовет уменьшение анодного тока, который при некотором значении отрицательного потенциала сетки достигнет нулевого значения и лампа будет заперта. Сетка расположена ближе к катоду, чем анод, поэтому изменение потенциала сетки значительно сильнее влияет на анодный ток, чем анодное напряжение. График зависимости анодного тока от потенциала сетки относительно катода или, что то же, от сеточного напряжения Ia = f (Uc) при постоянном анодном напряжении называется анодно-сеточной характеристикой лампы (рис. 13-39).

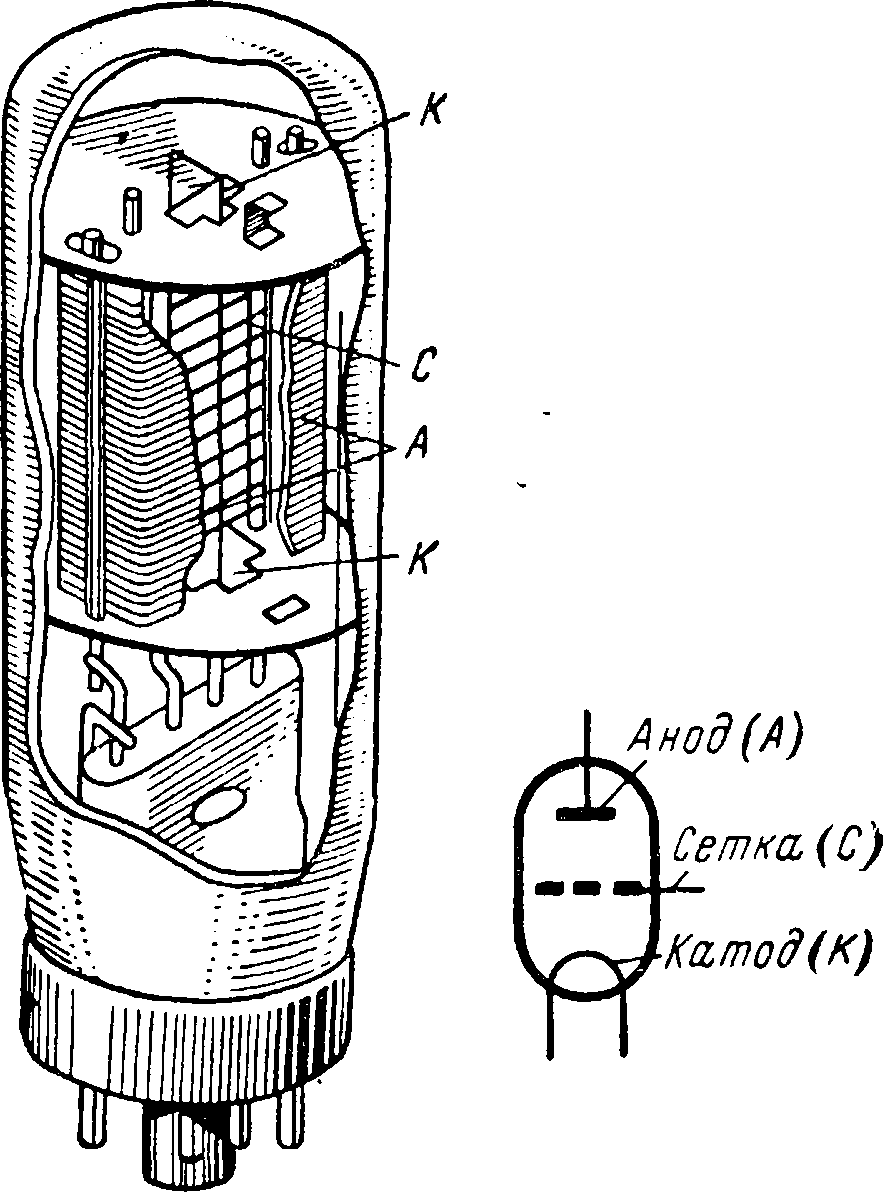

Рис. 13-38. Трехэлектродная лампа, ее условное обозначение.

Отношение приращения анодного тока к соответствующему приращению сеточного напряжения при неизменно анодном напряжении называется крутизной характеристики, т. е.

S = ∆Ia/∆Uc

Анодно-сеточная характеристика триода

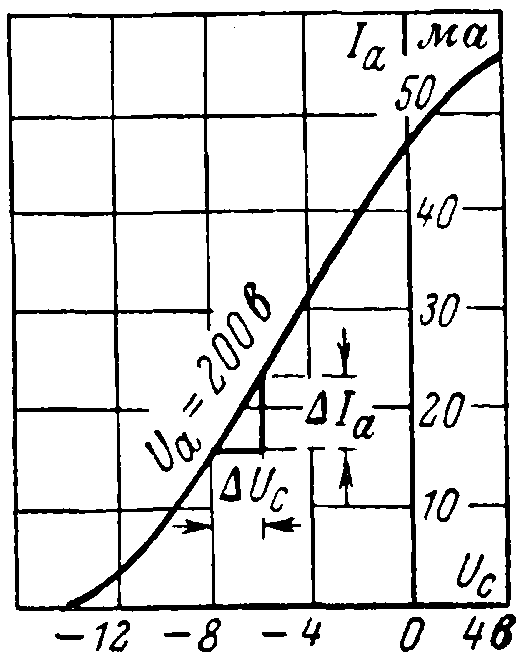

Рис. 13-39. Анодно-сеточная характеристика триода.

Отношение приращения анодного напряжения к соответствующему приращению анодного тока при неизменном сеточном напряжении называется внутренним сопротивлением лампы, таким образом,

Ri = ∆Ua/∆Ia

Произведение внутреннего сопротивления лампы и крутизны характеристики называется статическим коэффициент ом усиления, т. е.

μ = RiS = (∆Ua/∆Ia)(∆Ia/∆Uc) = ∆Ua/∆Uc

Он равен отношению приращения анодного напряжения к приращению сеточного напряжения, при котором анодный ток останется неизменным.

Статический коэффициент усиления показывает, во сколько раз изменение напряжения на сетке сильнее влияет на величину анодного тока по сравнению с изменением анодного напряжения.

Триоды применяются как усилительные и генераторные лампы.
