Трехфазный ток

ТРЕХФАЗНЫЙ ТОК

ПОЛУЧЕНИЕ ТРЕХФАЗНОГО ТОКА

Трехфазный токСистема трехфазного тока получила повсеместное применение, как обеспечивающая наиболее выгодную передачу энергии и позволяющая применять простые и падежные в работе трехфазные электродвигатели, генераторы и трансформаторы.

Основоположником трехфазного тока М. О. Доливо-Добровольским создан трехфазный генератор, трехфазный электродвигатель, трехфазный трансформатор и выполнена первая в мире передача энергии трехфазного тока. Трехфазной системой называется совокупность трех электрических цепей, э. д. с. которых имеют одинаковую частоту и сдвинуты по фазе одна от другой на 1/3 периода. При равенстве амплитуд э. д. с. трехфазная система называется симметричной.

Простейший генератор трехфазного тока (рис. 6-1) отличается от однофазного, что на якорь наложены три обмотки — катушки, сдвинутые друг относительно друга по окружности цилиндра на углы 120°Обмотки генератора называются фазами.

М. О. Доливо-ДобровольскийПри вращении якоря с неизменной скоростью в обмотках наводятся э. д. с. одной частоты и с одинаковыми амплитудами. За один оборот якоря э.д.с. каждой из обмоток пройдет полный цикл изменений, что соответствует периоду (Т) э. д. с. Вследствие сдвига обмоток в пространстве на углы 120°э. д. с., наведенные в них, сдвинуты по  фазе друг относительно друга

на 1/3 периода или на угол 2/3π. Если начало отсчета времени совпадает с началом периода э. д. с. первой фазы eA то ее можно выразить уравнением,

еА = Ем sin ωt

Рис 6-1. Простейший генератор трехфазного тока.

Электродвижущая сила второй фазы генератора еВотстающая от э. д. сеА на 1/3 периода, запишется:

еВ = Ем sin(ωt — (2/3)π)

График симметричных э. д. с. трехфазной системыЭлектродвижущая сила третьей фазы генератора еc, отстающая от э. д. с. еB на 1/3 периода или опережающая на 1/3 периода э. д. с. первой фазы еАвыразится уравнением

ес = Ем sin (ωt — (4/3)π) = Ем sin (ωt + (2/3)π)

Графики этих э. д. с. показаны на рис. 6-2, а векторная диаграмма — на рис. 6-3.

Направления э. д. с. в обмотках генератора от концов фаз (зажимы X, У, Z) к началам их (зажимы А, В, С) примем за положительные.

Каждая обмотка трехфазного генератора может замыкаться на свою внеш

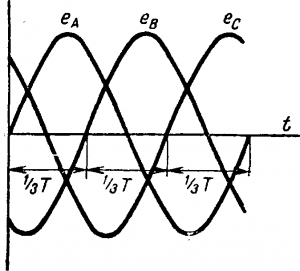

Рис. 6-2. График симметричных э. д. с. трехфазной системы.

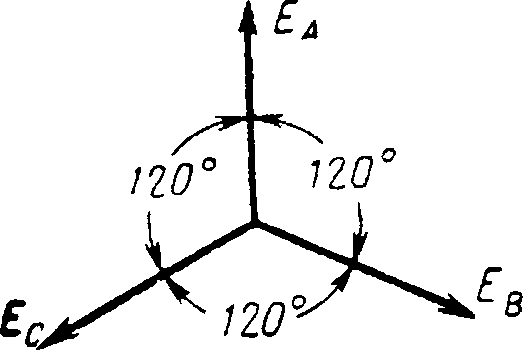

Рис. 6-3. Векторная диаграмма симметричных э. д. с.

Векторная диаграмма симметричных э. д. с

нюю цепь. В этом случае получится несвязанная трехфазная шести проводная система. На практике обычно обмотки трехфазного генератора соединяются звездой или треугольником. В этом случае вместо шести проводов применяют три или четыре провода, что экономичней.
