ТЕРМОСОПРОТИВЛЕНИЯ

ТермосопротивленияТермосопротивлениями или термисторами называются полупроводниковые сопротивления, обладающие резко выраженной зависимостью от температуры. Термосопротивления обладают отрицательным температурным коэффициентом сопротивления, абсолютное значение которого в сотни раз больше, чем у металлов. Уменьшение сопротивления термисторов при росте температуры вызывается увеличением числа свободных носителей заряда под действием тепловой энергии.

Зависимость сопротивления от температуры для одного из типов термисторов показана на рис. 13-74.

Нагрев термосопротивлений производится передачей тепла от окружающей среды, или током, проходящим по термистору или по нагревателю.

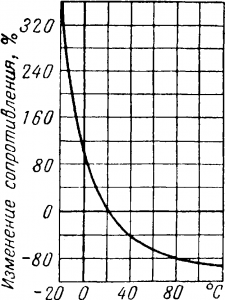

Рис. 13-74. Кривая изменения сопротивления термистора типа ММТ в зависимости от температуры.

Устройство термистора типа ММТДля устранения влияния окружающей среды термосопротивления покрываются защитной оболочкой или помещаются в стеклянные баллоны.

В зависимости от назначения термисторы имеют разную конструкцию и форму стержня, диска или шарика (рис. 13-75 и 13-76).

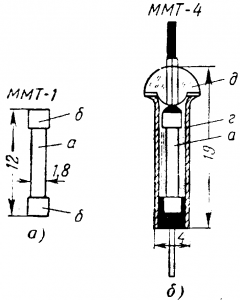

Рис. 13-75. Устройство термистора типа ММТ.

а—тело сопротивления; б — контактные колпачки; г — защитная металлическая капсула; д—стеклянный изолятор.

Устройство термосопротивления бусинкового типа показано на рис. 13-76. В стеклянном баллоне размером 3×8 мм помещен полупроводниковый шарик с сопротивлением 150 ом. К шарику прикреплены вольфрамовые выводы. Эти термисторы обладают сравнительно малой тепловой инерцией и поэтому могут применяться, например, для измерения токов высокой частоты по изменению их сопротивления, обусловленного нагреванием измеряемым током.

Устройство термосопротивления бусинкового типа Т8Д

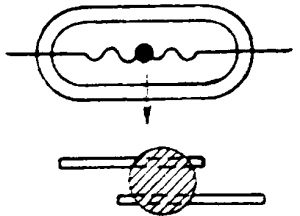

Рис. 13-76. Устройство термосопротивления бусинкового типа Т8Д.

В микротермисторах типа «игла» полупроводниковый шарик диаметром в несколько сотых долей миллиметра вместе с платановыми выводами впрессован в стекло, наружный диаметр которого равен 0,5 мм. Длина стеклянного корпуса 3—100 мм. Такой термометр дает возможность измерять температуру от —70 до —250е С и имеет малую тепловую инерцию порядка сотых долей секунды.

Термисторы нашли себе очень широкое применение и, в частности, в автоматике, измерительной технике и др.
