Соединение источников питанияЕсли номинальные напряжение и ток потребителя превышают соответствующие величины источника питания, то последние соединяются для совместной работы последовательно, параллельно или группами, образуя батареи элементов.

Последовательное соединение (рис. 2-7) применяется в том случае, если напряжение потребителя U больше э. д. с. отдельного элемента Е0, а номинальный ток потребителя не превышает разрядного тока элемента.

Число элементов n, соединяемых последовательно, определяется отношением

Рис. 2-7. Последовательное соединение источников питания.

Элементы должны иметь одинаковое значение э. д. с. и одинаковое направление их, что обеспечивается соединением отрицательного зажима первого элемента с положительным зажимом второго и т. д.

В этом случае э. д. с. батареи

Е=nЕ0,

внутреннее сопротивление ее

 r = nr0

а разрядный ток батареи равен разрядному току одного элемента.

Параллельное соединение (рис 2-8) применяется в том случае, если ток потребителя I больше разрядного тока элемента Iр, а напряжение потребителя равно напряжению элемента. При параллельном соединений положительные зажимы элементов соединяются в один узел, а отрицательные — в другой.

Параллельное соединение источников питания

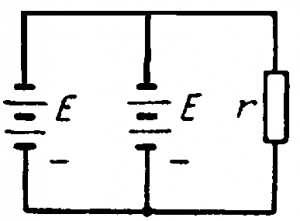

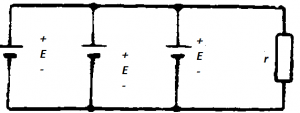

Ряс. 2-8Параллельное соединение источников питания.

Соединяемые элементы должны иметь одинаковые э. д. с и одинаковые внутренние сопротивления.

Число элементов т, соединяемых параллельно, определяется отношением

m ≥ I/Ip

При этом соединении э. д. с. батареи равна э. д. с. элемента

Е = Ео,

внутреннее сопротивление батареи

r = r0/m

Групповое соединение источников питанияа разрядный ток батареи, равен разрядному току элемента,

умноженному на число элемента:

I= Iрт.

Рис. 2-9. Групповое соединение источников питания.

число параллельных групп

т ≥ Iυ = 16 : 6 2,5

выбираем т = 3.

Общее число аккумуляторов nm = 55•3 = 165.
