Соединение обмоток генератора звездойПри соединении звездой к началам обмоток генератора А , В, С присоединяются линейные провода. Концы обмоток X, У, соединяются в узел, называемый нейтралью генератора, или нулевой точкой. К этой точке присоединяется нейтральный провод (рис. 6-4).

Напряжение между началом и концом фазы называется фазным напряжением и обозначается Ua,Ub или Uс, а в общем виде Uф. Фазное напряжение будет и между каждым из линейных проводов и нейтральным проводом.

Если пренебречь падениями напряжения в обмотках генератора, то фазные напряжения будут равны фазным э.д.с.

Напряжения между началами обмоток (или между проводами, присоединенными к ним) называются линейным и напряжениями и

обозначаются UabUВС или Ucaа в общем виде Uл.

Конец первой фазы X соединен не с началом второй фазы, а с концом ее Y, вследствие чего мгновенное значение линейного напряжения между проводами А и В равно не сумме, а разности соответствующих напряжений

Рис. 6-4. Схема соединения обмоток генератора звездой.

uАВ= иА — иВ

Аналогично мгновенные значения других линейных напряжений

uВС = иВ — ис и u = иA

Векторная диаграмма напряжений трехфазной цепи

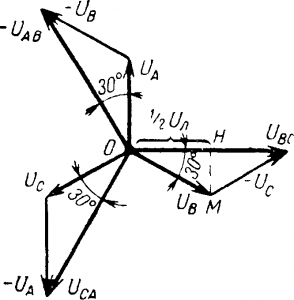

Рис. 6-5. Векторная диаграмма напряжений трехфазной цепи.

Фазные и линейные напряжения изменяются синусоидально, поэтому соотношение между действующими значениями этих величин можно определить из векторной диаграммы (рис. 6-5).

Векторы фазных напряжений Uа, Ub и Uс повернуты друг относительно друга на 120°Для нахождения вектора линейного напряжения Uab к вектору фазного напряжения Uа прибавляют повернутый на 180°вектор напряжения Ub. Аналогично вектор линейного напряжения Ubc находят как разность векторов напряжений

Ub и Uс и вектор напряжения U как разность векторов Uс и UА.

Восстановив перпендикуляр из середины вектора линейного напряжения, например UbС получим прямоугольный треугольник OHM (рис, 6-5), из которого следует, что

Uл = √3Uф

Таким образом, при соединений звездой при симметричной системе фазных напряжений действующее значение линейного напряжения в √ 3 раз больше действующего значения фазного напряжения. Кроме того,: как следует из векторной диаграммы (рис. 6-5), линейное напряжение Uab на 30° опережает фазное напряжение UA и на такие же углы линейные напряжения UВС и UСА опережают соответствующие фазные напряжения UB и UС. Звезда векторов линейных напряжений повернута на угол 30° в направлении, обратном движению часовой стрелки, относительно звезды векторов фазных напряжений.

Пример 6-1. Определить фазное напряжение генератора, обмотки которого соединены звездой, если линейное напряжение 380 в:

Uф = Uл/ 3 = 380/√ 3 = 380/1,73 = 220 в.
