Синхронный реактивный двигатель

ОДНОФАЗНЫЙ СИНХРОННЫЙ РЕАКТИВНЫЙ ДВИГАТЕЛЬ

Синхронный реактивный двигательИз всех типов синхронных двигателей малой мощности реактивный двигатель является самым распространенным. Он применяется в системах синхронной связи, в установках звукового кино, звукозаписывающих аппаратах (магнитофоны), в лентопротяжных механизмах магнитной памяти вычислительных устройств, в медицинской и бытовой аппаратуре — как приводной двигатель. Двигатель прост по конструкции и дешев.

Синхронный реактивный двигатель мало отличается от асинхронного с коротко-замкнутым ротором. На статоре имеются две обмотки, последовательно с одной из которых включен конденсатор (рис. 12-5) для получения вращающегося магнитного потока. Ротор — с короткозамкнутой обмоткой, но имеет на окружности осевые вырезы (рис. 12-12), благодаря чему образуются выступы, без которых двигатель в синхронном режиме работать не может. Принцип работы двигателя объясняется на рис. 12-13.

Рис. 12-11. Однофазный асинхронный двигатель с встроенным пусковым сопротивлением.

Четырехполюсный поток заменен условно полюсами магнитов. Если между ними поместить ротор в виде цилиндра, то он будет находиться в покое при любом положении.

Однако в том случае, когда он имеет выступы по числу полюсов, он будет в равновесии только в двух положениях: когда угол между осями полюсов и осями выступов равен нулю (ϴ = 0) или когда этот угол равен 90 эл. град (рис. 12-13, а и 12-13, б). Однако в последнем случае равновесие неустойчивое. При малейшем отклонении от него ротор возвращается в положение, соответствующее углу ϴ = 0, при котором магнитное сопротивление наименьшее. Если полюсы (поток) начнут вращаться (рис. 12-13, в) и появляется угол рассогласования 8, то ротор всегда будет вращаться синхронно с потоком (с полюсами), так как будет существовать усилие, стремящееся умеРотор однофазного синхронного реактивного двигателяньшить угол ϴ.

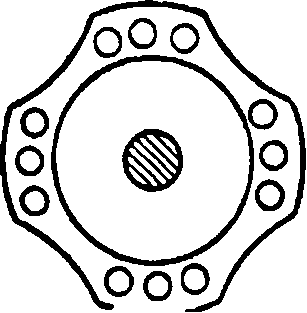

Рис. 12-12. Ротор однофазного синхронного реактивного двигателя.

Для того чтобы получилось указанное положение, ротор должен быть предварительно приведен во вращение со скоростью, близкой к синхронной. Поэтому ротор снабжен короткозамкнутой обмоткой и в начале двигатель работает, как асинхронный, а затем ротор втягивается в синхронизм. Ток в обмотке ротора становится равным нулю и двигатель вращается за счет реактивного момента между вращающимся потоком и выступами ротора. Эти двигатели в однофазном исполнении строятся на мощность до двух десятков ватт при п1 = 1 000 ÷ 1 500 об/мин. Недостатки этих двигателей — большой вес на единицу мощности, низкие к. п. д. и cos φ.

Принцип работы однофазного синхронного реактивного двигателя

Рис. 12-13. Принцип работы однофазного синхронного реактивного двигателя.

ДВУХФАЗНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ С ФЕРРОМАГНИТНЫМ ПОЛЫМ ИЛИ МАССИВНЫМ РОТОРОМ

Этот двигатель имеет обычную двухфазную обмотку и ферромагнитный ротор в виде полого, или сплошного массивного цилиндра. Так как вращающийся магнитный поток замыкается через ферромагнитный ротор, то внутренний статор подобно показанному на рис. 12-6, отсутствует. Вращающийся поток наводит в поверхности ротора вихревые токи, которые совместно с потоком создают вращающий момент. Активное сопротивление ротора велико (r2 > х2), что обеспечивает большой пусковой момент, устойчивость работы двигателя на всем диапазоне работы и отсутствие самохода. Механические и регулировочные характеристики (рис 12-9 и 12-10) близки к прямолинейным и тем ближе, чем больше частота питающей сети. Скорость двигателя широко регулируется, а конструкция проста и надежна в эксплуатации. Недостаток двигателя — малые к. п. д. и cos φ. Двигатели широко применяются в схемах автоматики при мощности 5—300 вт и являются конденсаторными двигателями.

В тех устройствах, где стремятся увеличить момент инерции вращающихся частей (магнитофоны, гироскопы), указанные двигатели применяются в обращенном исполнении, когда обмотка статора помещается неподвижно на цилиндре, подобном показанному на рис. 12-7, а ротор в виде стального полого цилиндра вращается вокруг статора.

ОДНОФАЗНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ СО ВСТРОЕННЫМ ПУСКОВЫМ СОПРОТИВЛЕНИЕМ

Для пуска такого двигателя требовалось включение конденсатора, который даже при мощностях двигателя 50—200 вт должен иметь емкость 20—30 мкф. Размеры этого конденсатора обычно превышают размеры двигателя, что совершенно исключает их применение для многих схем автоматики.

Двигатель данного типа работает без конденсатора (рис. 12- 11) и устроен следующим образом. Статор двигателя, подобно показанному на рис. 10-31, имеет две обмотки. Рабочая обмотка 1 занимает дне трети пазов статора, имеет большое; число витков и обладает большим индуктивным сопротивлением. Пусковая обмотка 2 лежит в оставшейся части пазов и при малом числе витков имеет большое активное сопротивление по сравнению с индуктивным. Таким образом, по обмоткам, смещенным на 90 эл. град, протекают два тока, сдвинутые по фазе почти на четверть периода и образуют вращающийся магнитный поток, увлекающий ротор 3. Эти двигатели выгодно отличаются от трехфазных с пусковой емкостью по своим пусковым характеристикам и строятся при р = 1—2 на мощности 18—600 вт в закрытом обдуваемом исполнении.

ТРЕХФАЗНЫЙ И ОДНОФАЗНЫЙ СИНХРОННЫЕ ГИСТЕРЕЗИСНЫЕ ДВИГАТЕЛИ

Указанные выше недостатки реактивных синхронных двигателей заставляют при малых мощностях (3—20 вт) применять гистерезисные синхронные двигатели. Двигатель имеет трехфазную или однофазную (рабочую и пусковую) обмотку статора и массивный (или шихтованный) ферромагнитный ротор.

Ротор синхронного гистерезисного двигателя

Однако если для электрических машин обычно применяется сталь с узкой петлей гистерезиса, то для ротора гистерезисного двигателя применяется магнитно-твердый материал — викеллой с широкой петлей гистерезиса. Для удешевления ротор делается сборным (рис. 12-14) и состоит из втулки 1сидящей на валу 2и наружного цилиндра 3 из магнитно-твердого материала.

Рис. 12-14. Ротор синхронного гистерезисного двигателя.

Если представить, что ротор помещен во вращающийся магнитный поток, который на рис: 12-15 заменен двумя полюсами то в его наружном цилиндре элементарные магнитики вследствие молекулярного трения не смогут мгновенно поворачиваться вслед за осью вращающегося потока. На эти магнитики будут действовать тангенциальные силы FT и создавать гистерезисный момент Мг

Принцип работы синхронного гистерезисного двигателя

Рис. 12-15. Принцип работы синхронного гистерезисного двигателя.

Ротор будет увлекаться с синхронной скоростью вслед за потоком. Между осью вращающегося потока и осью элементарных магнитиков образуется угол рассогласования ϴ, который зависит только от коэрцитивной силы материала.

При пуске двигателя результирующий момент состоит из суммы: гистерезисного момента и момента, создаваемого вихревыми токами Мв. Поэтому пусковой момент значителен. В нормальном режиме двигатель вращается синхронно за счет гистерезисного момента, так как при синхронной скорости вихревые токи в роторе отсутствуют.
