ПАРАЛЛЕЛЬНАЯ РАБОТА ТРАНСФОРМАТОРОВ

Параллельная работа трансформаторовВключение трансформаторов на параллельную работу необходимо для обеспечения бесперебойного снабжения потребителей электрической энергией, а также для возможности вывода трансформаторов в ремонт. Параллельным включением называется такое, когда первичные обмотки приключаются к одним общим шинам, питающим трансформатор, а вторичные к другим общим шинам, распределяющим энергию потребителям. Схема включения двух трансформаторов показана на рис, 9-16.

Для включения и параллельной работы трансформаторов необходимо:

1. Равенство номинальных напряжений трансформаторов, что естественно, так как первичные обмотки приключаются к одним общим шинам, а вторичные — к другим. Различие в коэффициентах трансформации трансформаторов не должно быть более 0,5%.

2. Равенство напряжений короткого замыкания икI икII где индексы I и II указывают номер трансформатора. Напряжением короткого замыкания называется такое пониженное напряжение икподведенное к одной из обмоток трансформатора при замкнутой накоротко другой, при котором в обмотках устанавливаются номинальные токи. Оно обычно составляет (5—10%) U: Допускается отклонение величины ик не более ±10% от среднего значения ее для включаемых трансформаторов.

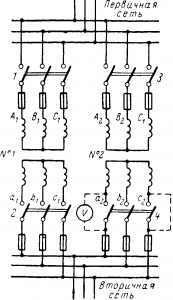

Рис. 9-16. Включение трансформаторов на параллельную работу.

Это требование объясняется тем, что включаемые параллельно трансформаторы должны будут делить нагрузку между собой пропорционально их номинальным мощностями Воздействовать на величины э. д. с. трансформаторов нельзя так, как это делается, например в генераторах постоянного тока. При равенстве напряжений короткого замыкания (икI икII) относительные величины падения напряжения при всех нагрузках будут равны.

Распределение нагрузки трансформаторами, работающими параллельно

А токи трансформаторов будут пропорциональны номинальным мощностям трансформаторов:

I1/I2 = PнI/PнII

На рис. 9-17 показаны внешние характеристики двух трансформаторов. Если икI икII, то при равных номинальных мощностях трансформаторов токи всегда будут равны, так как внешние характеристики совпадают (кривая 1).

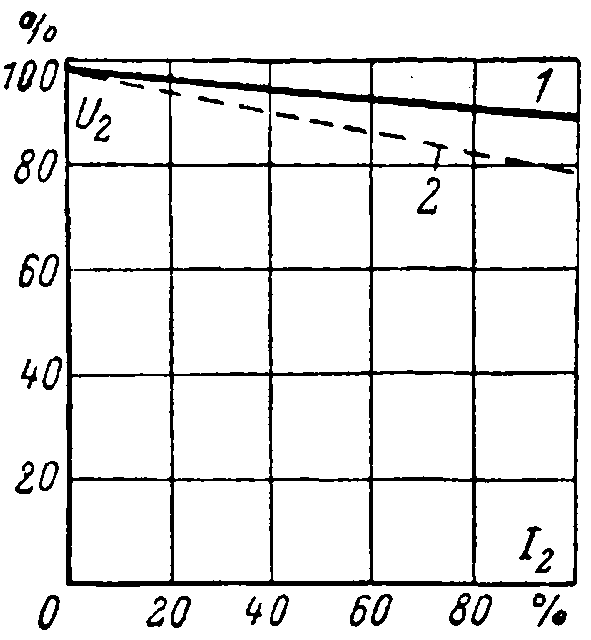

Рис. 9-17. Распределение нагрузки трансформаторами, работающими параллельно.

Если икII >икI то внешняя характеристика второго трансформатора пойдет ниже (кривая 2и первый трансформатор перегружается, а второй недогружается

(II > III).

3. Группы соединения трансформаторов должны быть одинаковы. Если один трансформатор имеет группу 12, а другой 11, то включение невозможно, ибо при совпадении по фазе первичных напряжений U1 (рис. 9-18) вторичные напряжения U2 не совпадут.

Диаграмма векторов вторичных напряжений при разных группах соединения

Включение на параллельную работу производится следующим образом (рис. 9-16). Включают рубильники 1 и 2 трансформатора № 1. Тогда потенциалы нижних зажимов рубильника трансформатора № 2 будут заданы напряжениями вторичной обмотки трансформатора № 1, т. е. Ua1, Ub1, Uc1При включении рубильника трансформатора № 2 потенциалы верхних зажимов рубильника 4 определяются напряжениями Ua2Ub2Uc2Включение возможно если разность потенциалов между точками a1a2b1b2 и с1— с2 рубильника 4 равна нулю. Это проверяется вольтметром, если перемкнуть проводом два соответствующих зажима (например, с1 и с2) рубильника 4. Если при включении вольтметра на зажимы а1—а2 и b1b2 разность потенциалов окажется неравной нулю, то включение недопустимо по причинам принадлежности трансформаторов к разным группам или приключения несоответствующих зажимов к шинам.

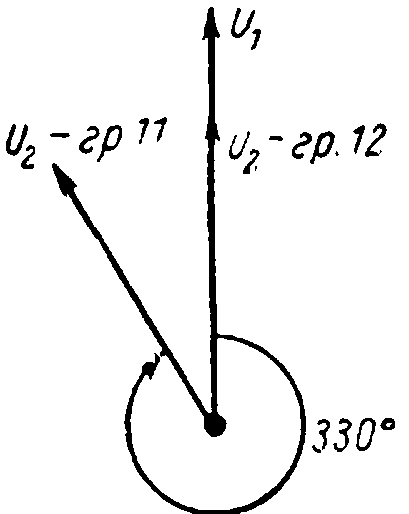

Рис. 9-18. Диаграмма векторов вторичных напряжений при разных группах соединения.

Параллельное включение трансформаторов на подстанциях — ответственная операция и производится при соблюдении специальной инструкции.
