Параллельная работа генераторовНеобходимость параллельной работы генераторов вызывается двумя причинами. Первая, это повышение к. п. д. работы генераторов. Действительно, можно установить один генератор на полную мощность потребителя или два генератора на половинную мощность каждый. Если в течение суток величина нагрузки меняется, то в первом случае мощный генератор будет много часов работать недогруженным, т. е. с пониженным к. п. д. Во втором случае при полной потребляемой мощности могут работать два генератора параллельно, а при уменьшении нагрузки один из генераторов можно отключать, загружая полностью второй. Такая работа будет экономичней.

Вторая причина — необходимость иметь меньший аварийный резерв. В первом случае потребуется резервный генератор на 100% мощности потребителя, а во втором только на 50%.

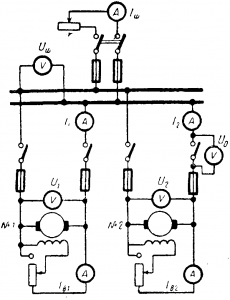

Рис. 8-30. Схема включения на параллельную работу генераторов параллельного возбуждения

Параллельной работой называется такая, при которой генераторы подключены к общим шинам одно именными зажимами. Ниже рассматривается параллельная работа только генераторов параллельного возбуждения.

На рис. 8-30 показаны два генератора, которые должны работать параллельно. Для этого их надо сначала включить. Если генератор № 1 уже включен на шины и работает, то, приведя во вращение с номинальной скоростью якорь генератора № 2, увеличивают его ток возбуждения Iв2 до тех пор, пока напряжение U2не станет равным U1 = Uш. Замкнув левый нож рубильника генератора № 2, проверяют разность потенциалов между его правыми, разомкнутыми зажимами. При U1 = U2 показание вольтметра U0должно равняться нулю. Тогда правый нож можно замкнуть и включение закончено. Если этот вольтметр покажет U0 = U1 + U2 включать генератор № 2 нельзя и концы проводов его, подходящие к шинам, надо поменять местами.

После включения ток второго генератора I2 равен нулю, так как его э. д. с. Е2 = U2 равна Uш.Включенный генератор должен быть нагружен. Это требуется в двух случаях если нагрузка на шинах возрастает, или при той же нагрузке надо разгрузить генератор № 1. Однако при всех операциях изменения нагрузки генераторов потребитель энергии не должен иметь помех в работе, а это значит, что напряжение на шинах должно быть постоянным. Проследим перевод нагрузки с генератора № 1 на генератор № на простом примере.

Пусть сопротивления якорей генераторов № 1 и № 2 равны (rя1 = rя2 = 0,02 ом). Генератор № 1 уже работает при U1 Uш = 115 в и I1 = Iш = 200 а. Тогда его э.д.с. Е1 = Uш + I1rя1 = 115 + 200 • 0,02 = 119 в. После подключения генератора № 2 его U2 = Uш = Е2 = 115 в, а I2 = 0. Если увеличить ток возбуждения Iв2 генератора № 2 так, что его э. д. с. Е2 становится равной, например 116 в, то одновременно с этим следует уменьшить ток возбуждения Iв1 генератора № 1 так, чтобы напряжение на шинах осталось неизменными Тогда во втором генераторе будет проходить ток

I2 = (E2 — Uш)/rя2 = (116 — 115)/0,02 = 50 a

Так как напряжение Uш = const, то и Iш = 200 а = const, следовательно, ток первой параллельной ветви (генератор № 1) уменьшится до значения I1 I — I2 = 200—50 = 150 а. Это получилось потому, что при уменьшении тока Iв1 уменьшилась э. д. с. E1 до значения E1 = UшI1rя1 = 115 + 150 • 0,02 = 118 в.

Таким образом, при переводе нагрузки ток возбуждения нагружаемого генератора увеличивают, а у разгружаемого уменьшают так, чтобы напряжение на шинах оставалось постоянным.

Естественно, что у нагружаемого генератора тормозной момент увеличивается, а у разгружаемого — уменьшается и автоматические регуляторы первичных двигателей в первом случае увеличивают подачу энергии, а во втором — уменьшают.

Если токи возбуждения генераторов оставлять неизменными, то общая нагрузка делится генераторами примерно обратно пропорционально сопротивлениям их якорей. Обычно величины сопротивлений обмоток якорей генераторов бывают практически обратно пропорциональны номинальным мощностям генераторов и значит

(rя2/rя1)/(I1/I2)/(P/P)

т. е. нагрузка делится генераторами пропорционально их номинальным мощностям, если эти мощности одного порядка.
