Магнитный усилитель (амплистат), устройство без подвижных элементов, которое являются электромагнитным устройством.

Разработанное для усиления или преобразования электрических сигналов с использованием нелинейных магнитных свойств материалов, принадлежащих к классу ферромагнетиков.

Их широко применяют в системах автоматического регулирования, управления и контроля.

Магнитный усилитель

Что такое магнитный усилитель

Дроссель со стальным сердечником, показанный на рис. 14-31, имеет две обмотки. Если на зажимах обмотки 1 напряжения нет, а к обмотке 2 через сопротивление zп подано переменное напряжение U~, то по цепи пойдет переменный ток I~ величина которого

IU~/√((r2 + rп)2 + (x2 + xп)2) ≈ U~/(x2 + xп)

При неизменном насыщении стали и при U~ = const, хп = const величина тока также неизменна. Если к обмотке 1 подвести постоянное напряжение то постоянный ток в обмотке 1 подмагнитит сердечник и насыщение стали увеличится.

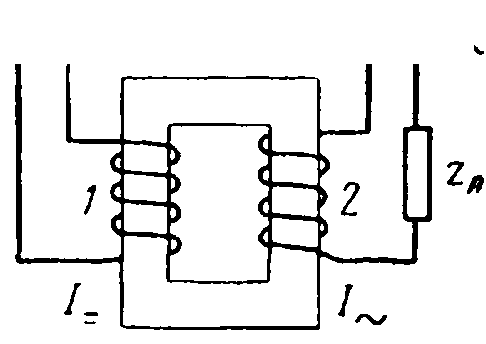

Рис. 14-31. Дроссель в режиме магнитного усилителя.

Тогда индуктивность L2 обмотки 2 и ее сопротивление х2 уменьшаются, а ток I~ возрастает.

В этой схеме принезначительном изменении входной мощности Рвх обмотки 1 происходит большое изменение выходной мощности Рвых в цепи обмотки 2. В этом смысле следует понимать «усиление».

Коэффициент усиления по мощности магнитного усилителя:

Ʀр = Рвых/Рвх

Таким образом, схема на рис14-31 представляет простейший магнитный усилитель.

Магнитный усилительРис. 14-32. Магнитный усилитель.

В указанной схеме есть серьезный недостаток, исключающий ее применение.

Переменный поток, созданный в стали, наводит в обмотке 1 переменную э. д. с, которая, накладываясь на напряжение U=; искажает входной сигнал.

Стабильная работа усилителя

На рис. 14-32 показана другая схема, в которой подмагничивающая обмотка 1 расположена на двух стержнях, переменные потоки которых направлены в разные стороны.

В этом случае результирующая переменная э. д. с. в обеих половинах этой обмотки равна нулю.

Практические схемы, применяемые для измерений, управления и регулирования, обычно сложнее указанной.

Применение

Магнитные усилители имеют входную мощность от долей ватта до десятка киловатт, коэффициент усиления в сложных схемах доходит до 5 000.

Эти усилители долговечны и надежны в работе, так как не имеют подвижных частей. Их недостаток в большой инерционности при передаче входного сигнала.

Быстрые ответы?

Для чего нужен магнитный усилитель?

Для усиления или преобразования электрических сигналов. Применяется в системах автоматического регулирования, управления и контроля.

В чем заключается принцип работы магнитного усилителя?

Основан на том, что присутствие намагниченного материала в сердечнике индукционной катушки увеличивает её сопротивление потоку переменного тока (импеданс).

Недостатки магнитных усилителей?

Значительная инерционность; малое входное сопротивление; низкий КПД реверсивных схем; невозможность создания режима рекуперации.
