КОММУТАЦИЯ ТОКА

При вращении якоря каждая секция обмотки переключается коллектором из одной параллельной ветви в другую, оставаясь некоторое время замкнутой накоротко. Переключение секции и совокупность всех явлений, происходящих в ней при этом, называется коммутацией. Время Т, в течение которого секция остается замкнутой накоротко, называется периодом коммутации.

Коммутатор что это такое и для чего

Если при коммутации обнаруживается искрение на коллекторе, то это может привести в негодность щетки и коллектор, и машина может выйти из строя. Рассмотрим упрощенно причины плохой коммутации и способы ее улучшения.

Представим себе секцию (3н — 6в) (рис 8-9 и 8-10) отдельно на рис. 8-14 и допустим, что секция вращается очень медленно (Т ≈ ∞), ширина щетки равна ширине коллекторной пластины и что всеми сопротивлениями, кроме сопротивления переходного слоя между щеткой и коллектором, можно пренебречь. Ток I_я переходит из щетки через сопротивление переходного слоя r_п = R в коллекторную пластину 1, а затем разделится на два равных тока I = 0,5I_я, идущих: один в параллельную ветвь с проводами Зн—6в—1в и т. д., а другой — с проводами 2н И Т. Д.

Как только щетка коснется коллекторной пластины 6, начнется коммутация, и ток в секции начнет уменьшаться.

Действительно, если при t = (Т/10)0,9 контактной поверхности щетки касается коллекторной пластины 1, а 0,1 — касается пластины 6, то ток, проходящий через коллекторную пластину 1, равен 0,9 I_я, а через пластину 6 — 0,1 I_я. Токи в параллельных ветвях при неизменном I_я по-прежнему должны быть равны по 0,5 I_я, а следовательно, ток в короткозамкнутой секции i_c имеет прежнее направление и величина его равна 0,9 I_я — 0,5 I_я = 0,4 I_я. Ток другой параллельной ветви складывается из тока короткозамкнутой

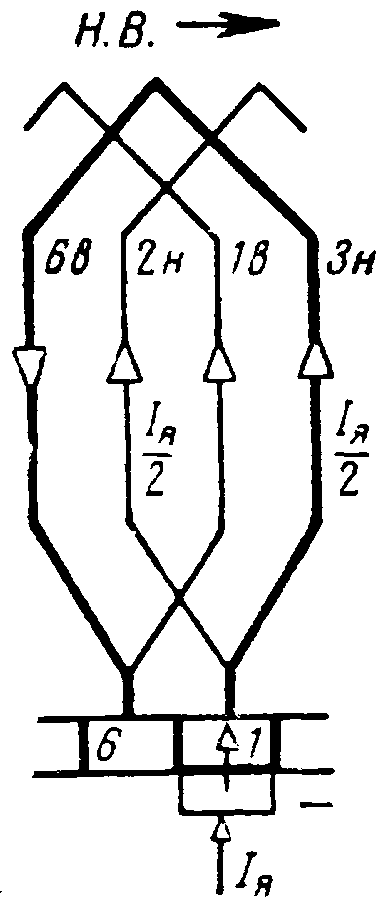

Рис. 8-14. Начало коммутации (t = 0).

секции 0,4 I_я и тока 0,1 I_я, идущего от щетки в коллекторную пластину 6, т. е. тоже равен 0,4 I_я + 0,1 I_я = 0,5 I_я

Таким образом, ток в короткозамкнутой секции уменьшается пропорционально времени t и в положении, показанном на рис. 8-15, т. е. при t = T/2 равен нулю. Дальше ток в секции начинает нарастать, но уже в обратном направлении и к моменту t = Т, представленному на рис. 8-16, опять равен 0,5 I_я, так как секция разомкнулась и переключена в правую параллельную ветвь. Зависимость i_c = f (t)показана на рис. 8-17, а и представляет прямую линию. Такой должна быть коммутация в каждой хорошо построенной машине.

Рис. 8-15. Средина времени коммутации t = T/2.

Рис. 8-16. Конец коммутации t = T.

Так происходит коммутация при Т ≈ ∞, т.е. когда скорость вращения ничтожна и в секции, замкнутой накоротко, э. д. с, не возникает. На самом деле время коммутации длится. тысячные доли секунды и, значит, ток i_c в секции изменяется очень быстро. При этом, как известно, b секции возникает э. д. с. самоиндукции. Поскольку зависимость i_c = f (t) — прямая линия, т. е. di_c/dt = tg α = const, то величина е_s = — L_c(di_c/dt)постоянна. Разделив величину е_s на сопротивление короткозамкнутой секции, можно получить значение добавочного тока i_s вызванного э. д. c. самоиндукции e_s:

i_s = e_s /(r₆ + r₁)

где r₆ и r₁ — сопротивления переходного слоя части щетки, набегающей на шестую коллекторную пластину, и остальной части щетки, сбегающей с первой пластины, Сопротивление самой секции ничтожно мало по  сравнению с r₆ и r₁ .

Рис. 8-17. Коммутация при естественных условиях.

Для момента t = T/2 (рис. 8-15) r₆ + r₁ = 2R + 2R = 4R, а для t = 0 и t = Т r₆ + r₁ = ∞. Вычисленные на основании этих соображений значения тока i_s = f(t) показаны на рис. 8-17, б. Сумма токов секции i_c + i_s при наличии э. д. с. самоиндукции, т. е. в реальных условиях, показана на рис. 8-17, а пунктиром. Коммутация в этом случае называется замедленной, ибо э. д. с. e_s затягивает процесс изменения тока в секции, поддерживая его, когда он убывает, и препятствуя его нарастанию в конце периода коммутации. На рис. 8-18 показано распределение токов для момента t = T/2 при наличии э. д. с. e_s. При этом оказывается, что плотность тока на набегающем краю щетки уменьшается, а на сбегающем — увеличивается, вызывая дополнительный нагрев и износ щетки сверх расчетного.

Но главная опасность, вызываемая замедленной коммутацией, это, искрение между щеткой и коллектором на сбегающем краю щетки; Вызывается оно эффектом размыкания короткозамкнутой секции в конце коммутации. В. это время запасенная секцией электромагнитная энергия 1/2 L_ci²_s выделяется в электрической дуге у сбегающего края щетки. Работа машины допустима, если при номинальном режиме работы искрение, определяемое на глаз, не превосходит следующих степеней:

Степень 1 — отсутствие искр (темная коммутация).

Степень 1¹/₄ — слабое точечное искрение под небольшой частью щетки. В этих случаях нет почернения коллектора и нагара на щетках.

Рис. 8-18. Распределение токов при замедленной коммутации.

Степень I¹/₂ — слабое искрение под большой частью щетки. При этом появляются следы почернения на коллекторе, легко устраняемые протиранием поверхности коллектора тряпкой, смоченной в бензине, а также следы нагара на щетках.

Для улучшения коммутации принимается ряд мер. Чтобы уменьшить ток i_s, переходное сопротивление делают большим, применяя графитные щетки в машинах нормального типа и угольно-графитные или электрографитированные—в тяговых, крановых машинах и двигателях прокатных станов. В низковольтных машинах (автотракторные, электролизные и др.) применяют медно-графитные щетки. Щетки подбираются опытным путем на испытательном стенде завода и поэтому заменять изношенную щетку можно только щеткой той же марки.

Радикальной мерой улучшения коммутации является применение дополнительных полюсов (рис. 8-19). При этом уничтожается э. д. с. самоиндукции, а значит и дополнительный ток i_s. Они располагаются на геометрической нейтрали и в случае работы машины генератором чередуются с главными полюсами в направлении вращения якоря, как указано на рис. 8-19 а. Действие их включается в следующем. Когда секция, попадая на геометрическую нейтраль, замыкается щеткой накоротко, э. д. с. машины Е в убывающий ток секции i_c (pиc. 8-I7, б) имеют одно направление. Электродвижущая сила самоиндукции поддерживает убывающий ток, а значит направлена так же. как э. д. с. Е. Поэтому, для компенсации е_s в секции должна дополнительно наводиться э. д. с. коммутации е_к встречная э. д. с. самоиндукции. Условно это показано на рис. 8-19, б. Это и выполняется, если для генератора, вслед за главным полюсом N, установить в направлении вращения дополнительный s (рис. 8-19, а). Если установить е_к = e_S то дополнительный ток секции i_s будет равен нулю и коммутация станет прямолинейной.

Рис. 8-19. Дополнительные полюсы.

При работе машины двигателем, при том же направлении тока в якоре и той же полярности главных полюсов направление вращения якоря будет обратным и э. д. с. Е встречная току. Следовательно, э. д. с. е_к должна совпадать с э. д. с. Е (рис. 8-19, б) и чередование полюсов для этого случая будет NnSs.

Для того чтобы компенсация э. д. с. самоиндукции происходила автоматически, при всех нагрузках, обмотка дополнительных полюсов соединяется последовательно с обмоткой якоря (рис. 8-19, а) и полюсы делаются ненасыщенными. В этом случае е_к ≡ Ф_дп ≡ I_я. Так как e_s ≡ I_я то она компенсируется э. д. с. е_к при любой нагрузке. В действительности процесс коммутации значительно сложнее, чем был описан.

При эксплуатации машин постоянного тока необходимо считаться с возможностью возникновения «кругового огня по коллектору», который приводит к тяжелой аварии машины. Сущность явления в следующем.

Если магнитная индукция в воздушном зазоре В_؏ постоянна, то, разделив напряжение машины на число коллекторных пластин, лежащих между двумя разноименными щетками, находят среднее напряжение между двумя лежащими рядом коллекторными пластинами (U_ср) или, что то же, напряжение, создаваемое одной секцией (рис. 8-9). Это напряжение должно быть меньше того, которое способно поддержать электрическую дугу между пластинами, если она по каким-либо причинам возникнет.

Практически напряжение между некоторыми пластинами оказывается выше, чем U_ср, особенно благодаря поперечной реакции якоря, увеличивающей индукцию под краем полюса на 30—50%. Тогда в секции, а значит и между коллекторными пластинами, к которым она припаяна, получается повышенное напряжение. Это особенно наблюдается у мощных машин, работающих с большой толчкообразной перегрузкой.

При перегрузке под сбегающим краем щетки образуется сильное искрение, ионизирующее воздух вокруг коллектора. Если напряжение между двумя коллекторными пластинами способно поддержать электрическую дугу, то она возникает, растягивается по коллекторным пластинам, может перекрыть разноименные щетки и переброситься на корпус машины. Против этого явления в машинах постоянного тока принимаются специальные конструктивные меры.
