УНИВЕРСАЛЬНЫЙ КОЛЛЕКТОРНЫЙ ДВИГАТЕЛЬ

Универсальный коллекторный двигатель Как известно, двигатель постоянного тока не меняет направления вращения при перемене полярности зажимов питающей сети. Поэтому двигатель с коллектором может работать и от сети переменного тока, если в двигателе предусмотрены соответствующие конструктивные изменения. Эти изменения вкратце заключаются в следующем. Весь магнитопровод должен быть выполнен из стальных листов, как у любой машины переменного тока. Число витков обмотки возбуждения должно быть уменьшено для уменьшения индуктивности. Поэтому двигатели с коллектором, работающие на переменном токе, почти все последовательного возбуждения. Должны быть предусмотрены способы улучшения коммутации, которая при переменном токе сильно осложняется.

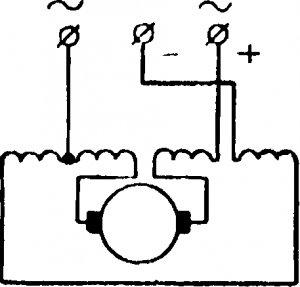

Рис. 12-16. Схема универсального коллекторного двигателя.

Коллекторные двигатели при мощностях 5—600 вт последовательного возбуждения, приспособленные для работы на постоянном токе, при напряжениях 110 и 220 в и на переменном токе при напряжениях 127 и 220 в и частоте 50 гц, называются универсальными. Скорость вращения двигателей от 2 000 до 8 000 об/мин.

Двигатель при работе на переменном токе имеет значительно худшие показатели, чем на постоянном токе, за счет увеличения потерь.

Схема включения двигателя показана на рис. 12-16, Двигатель применяется для привода всякого рода электроинструмента и в быту. Двигатель снабжается фильтром для подавления радиопомех.
