ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ

Измерительные трансформаторыВ цепях высокого напряжения для безопасности обслуживания измерительных приборов, а также там, где надо расширить их пределы измерений, применяются специальные измерительны е трансформаторы,

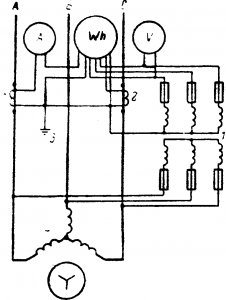

На рис. 9-22 показана схема включения электроизмерительных приборов с измерительными трансформаторами.

Рис. 9-22. Включение измерительных трансформаторов и приборов

Все параллельные измерительные цепи ваттметров, счетчиков, вольтметры и др. включаются на вторичную обмотку трансформатора напряжения 1, первичная обмотка которого приключена к питающей, сети. Трансформатор напряжения работает аналогично силовым трансформаторам рассмотренным ранее. Вторичная обмотка его рассчитана на 100 в. Трансформатор нельзя перегружать; выше его номинальной мощности, так как его коэффициент трансформации ƦU = U1 : U2 = ɯ1 : ɯ2 остается постоянным только при этом условии. Тогда первичное напряжение

U1 = ƦUU2

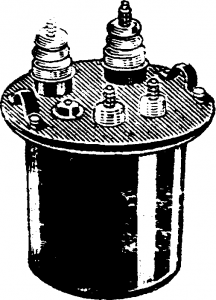

измеряется без ошибка. Внешний вид трансформатора напряжения показан на рис. 9-23.

Измерительный трансформатор напряжения

Рис. 9-23. Измерительный трансформатор напряжения.

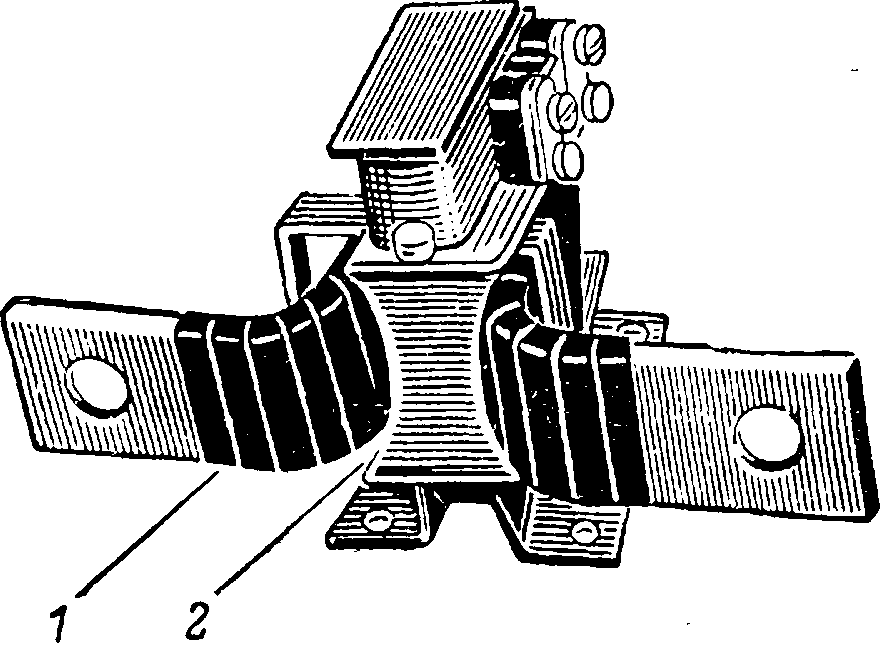

Первичная обмотка трансформатора тока (1, рис. 9-24) включается в рассечку линии как амперметр и имеет малое число витков, иногда один-два, или является частью шино-провода (рис. 9-24). Вторичная обмотка его (2, рис. 9-22, 9-24) имеет большее число витков, рассчитывается на а и включается последовательно с обмотками тока ваттметров, счетчиков, амперметрами и др. Как было выяснено ранее , коэффициент трансформации.

Если сопротивление соединительных проводов и подключенных обмоток измерительных приборов не выше допустимой для трансформатора величины, то Ʀ = const.

Тогда

I1 = Ʀ1I2

На измерительных приборах, предназначенных для постоянной работы с измерительными трансформаторами, что написано на приборах, на шкале показаны значения тока, напряжения, мощности и других величин первичной цепи.

Измерительный трансформатор тока

Рис. 9-24. Измерительный трансформатор тока.

Когда измерительные трансформаторы включаются в цепь высокого напряжения, их вторичные обмотки и корпус заземляются (3, рис. 922) для безопасности, на случай повреждения изоляции обмоток. Для защиты от коротких замыканий трансформатор напряжения защищается предохранителями. В цепи трансформатора тока, наоборот, предохранители ставить нельзя по следующим причинам.

Измерительные клещи Измерительные клещи

Рис. 9-25. Измерительные клещи.

Намагничивающая сила трансформатора Fx ничтожно мала (рис. 9-8), а н. с. первичной обмотки Fx благодаря включению ее последовательно с потребителем остается постоянной при неизменном токе первичной цепи и не зависит от н. с. вторичной обмотки F2. Когда сопротивление вторичной цепи увеличивается, а ток I2 падает, то F2 уменьшается, a Fx растет. Если разомкнуть вторичную цепь, то F2 обращается в нуль, a Fx возрастает до величины F1. Магнитный поток трансформатора, а с ним и э. д. с. вторичной,обмотки Е2 недопустимо возрастают, что вызывает перегрев сердечника трансформатора, опасность пробоя изоляции обмотки и поражений током обслуживающего персонала.

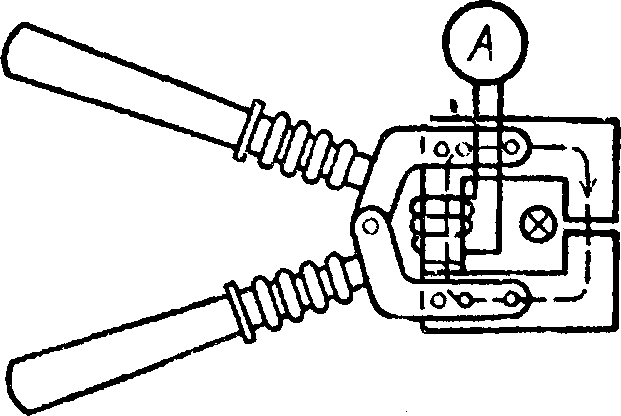

На рис. 9-25 показаны измерительные клещи.  Это — трансформатор тока с разъемным сердечником и с амперметром, подключенным к вторичной обмотке. Первичной обмоткой служит провод, ток в котором измеряют.
