ИгнитронИгнитрон представляет собой разновидность одно-анодного ртутного вентиля.

Корпус металлического игнитрона (рис. 13-36) представляет собой стальной цилиндр, с расположенными внутри стенок его каналами для охлаждающей воды. В корпусе расположены: графитовый анод 1, ртутный катод 2 и электрод зажигатель 3заменяющий аноды возбуждения и зажигания в одноанодном ртутном вентиле.

Зажигателъ представляет собой заостренный стержень из карборунда или другого полупроводникового материала. Карборунд не смачивается ртутью и вследствие этого при импульсе тока через зажигатель на границе соприкосновения его с ртутью возникают небольшие искры, быстро переходящие в дуговой разряд между катодом и анодом.

Изменяя момент подачи импульса в цепь зажигателя, можно изменять момент зажигания дуги аналогично тиратрону. Падение напряжения в игнитроне невелико 15—20 в.

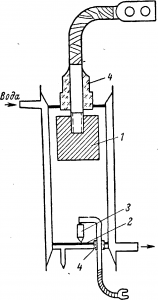

Рис. 13-36. Игнитрон.

1 — анод; — ртутный катод; — зажигатель; — изолятор.

Стеклянные игнитроны изготовляются на токи до 100 а, металлические — до 300—500 а и выше.

Игнитроны находят применение в мощных выпрямительных устройствах, в инверторах, электросварочных установках и т. д.
