Генератор со смешанным возбуждениемДве обмотки возбуждения генератора (рис. 8-28) — параллельная (шунтовая) и последовательная (сериесная) находятся на одних и. тех же наносных сердечниках. Таким образом; в генераторе совмещаются свойства машин с параллельным в с последовательным возбуждением. Обычно обмотки соединятся с якорем так, что их н. с. складываются. Такое соединение называется согласным. Внешняя характеристика этого генератора

U = f(I)

 при  const и rв = const показана на рис: 8-29. Как видно, напряжение генератора остается практически неизменным в пределах изменения нагрузки от нуля до номинальной.

Внешняя характеристика генератора со смешанным возбуждением

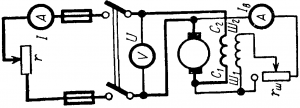

Рис. 8-28 Схема соединения генератора смешанного возбуждения.

Это происходит потому, что последовательная обмотка с увеличением нагрузки подмагничивает генератор, поддерживая его э. д. с.

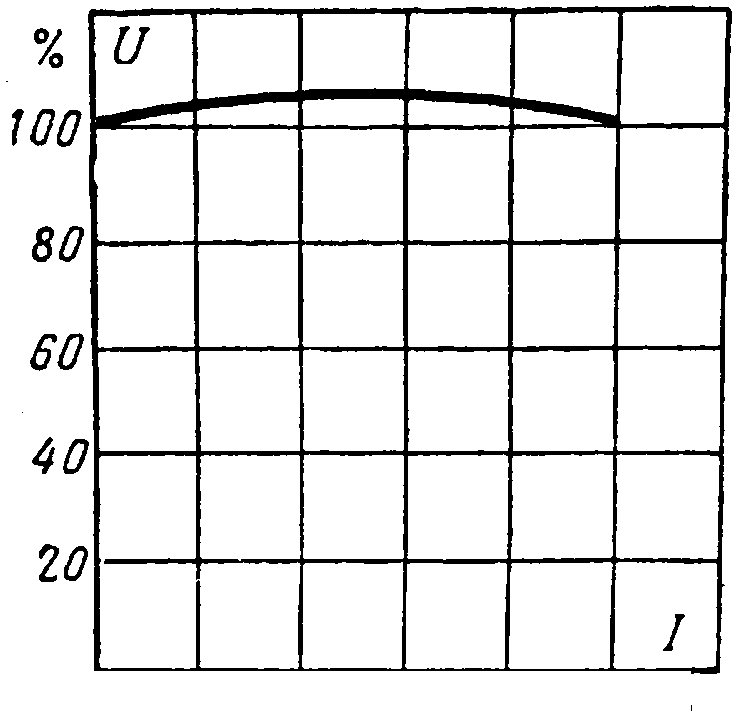

Рис. 8-29. Внешняя характеристика генератора со смешанным возбуждением.

тор, поддерживая его э. д. с. Способность генератора автоматически поддерживать напряжение почти неизменным ценна в сетях с сильно и часто меняющейся нагрузкой.
