ГАЗОСВЕТНЫЙ ТРАНСФОРМАТОР

Газосветный трансформаторГазосветные трансформаторы применяются в схемах автоматики зажигания котельных установок, для питания газосветных трубок тлеющего разряда, рекламных установок и надписей световой сигнализации.

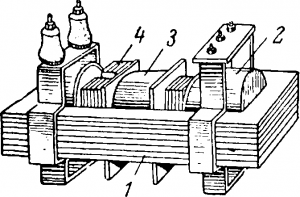

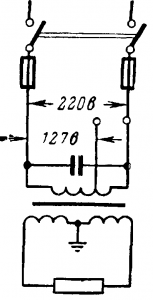

Внешний вид трансформатора без кожуха (а) и схема его соединений (б) показаны на рис. 9-29. Магнитопровод 1 шихтованный, прямоугольной формы; обмотка высшего напряжения бескаркасная, состоит из двух катушек и заземлена присоединением к магнитопроводу; ее напряжение при холостом ходе трансформатора 10 кв, а при нагрузке 6 кв.

Газосветный трансформатор

Рис. 9-29. Газосветный трансформатор

Обмотка низшего напряжения (первичная) 3 намотана на каркасе и состоит из двух частей на напряжения 127 и 220 в.

Трансформатор имеет круто падающую внешнюю характеристику и работает в режиме, близком к короткому замыканию. Ограничение тока короткого замыкания достигается магнитными шунтами 4, увеличивающими магнитное рассеяние трансформатора. Шунты представляют собой четыре пакета стали, закладываемые в окнах магнитопровода. Конденсатор 5 предназначен для увеличения коэффициента мощности.
