ГЕНЕРАТОР ПОСЛЕДОВАТЕЛЬНОГО ВОЗБУЖДЕНИЯ
Схема соединения генератора с последовательным возбуждением была дана на рис. 8-20, в. Так как через обмотку возбуждения проходит весь ток якоря, то ее сопротивление делается того же порядка, что и сопротивление якоря.
В этом генераторе напряжение на зажимах определяется как разность э. д. с, и суммарного падения напряжения в обмотках
U = Е — I (rя + rв)
Внешняя характеристика генератора дана на рис. 8-27 и представляет зависимость напряжения генератора оттока нагрузки при постоянной скорости вращения и при токе возбуждения, равном току якоря, т.е.
U = f(I)

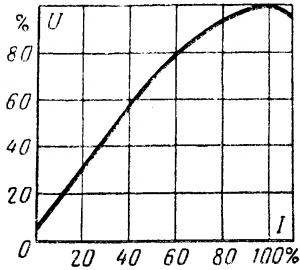

Рис. 8-27. Внешняя характеристика генератора с последовательным
возбуждением
при n — const И Iв = I.
С увеличением тока, пока он еще мал, магнитный поток растет пропорционально току. Так же нарастает в напряженке генератора U мало отличаются от э.д.с. При нагрузках, к номинальной, сталь вместе с увеличением действия реакции якоря замедляет рост магнитного потока, а значит и э. д. с. Падение напряжения в обмотках якоря и возбуждения сильно возрастает и напряжение согласно выражению начинает падать. Таким образом, напряжение генератора сильно меняется при колебаниях нагрузки, что исключает его применение в обычных условиях.
